05360 Ginocchiera pneumatica verticale con cilindro verticale integrato

Materiale:
Acciaio da bonifi ca.
Versione:
brunito.
Esempio di ordine d‘acquisto:
nlm 05360-08
Nota:

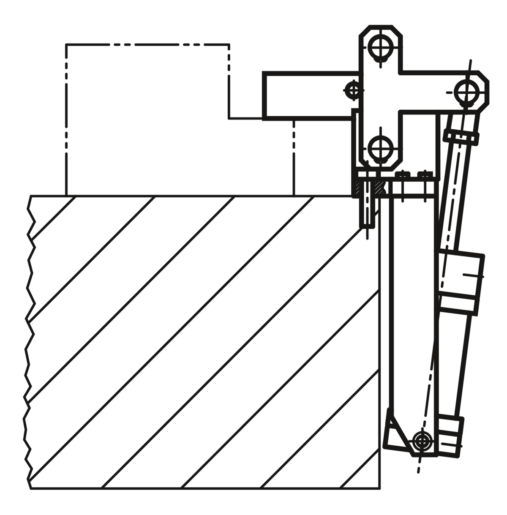

I tenditori 05350 e 05360 sono indicati per l‘inserimento in
macchine speciali e impianti di trasferimento. Sono privi di
manutenzione grazie ai perni di banco trattati termicamente e
rettifi cati che scorrono su cuscinetti di Tefl on. La costruzione
pesante e i cilindri pneumatici a doppio eff etto FESTO
garantiscono una vita utile di lunga durata.
Le viti di fi ssaggio degli assi sono assicurate con LOCTITE.
Il pistone magnetico è predisposto per l‘utilizzo di un sensore di
prossimità elettrico.
VL = Consumo d‘aria per ogni corsa doppia a 6 bar in dm³.
Forze di serraggio e di tenuta:
La scelta della corretta dimensione del tenditore dipende dalle
forze (vedere tabella). Si distingue tra la forza di tenuta F1 o F2
e la forza di serraggio F3 o F4.
La forza di serraggio F3 e F4 è la forza esercitata sul pezzo alla
chiusura del tenditore dal braccio di spinta.
Le forze di tenuta F1 e F2 sono le forze che il braccio tenditore
chiuso contrappone alle forze di lavoro che agiscono sul
pezzo da lavorare e che è in grado di sostenere senza subire
deformazioni permanenti. La forza di tenuta è maggiore della
forza di serraggio, poiché il punto morto della leva deve essere
superato a leva chiusa quando viene riportata indietro.
Su richiesta:
Tenditore senza cilindro.
Nota disegno:
Y = corsa cilindro
