05667 Morsa manuale verticale con schema di foratura frontale (impugnatura ergonomica)

Materiale:
Alloggiamento e braccio tenditore in acciaio.
Esempio di ordine d‘acquisto:
nlm 05667-160
Nota:
Morsa manuale con meccanismo a ginocchiera integrato e
bloccaggio punto morto superiore.
Il braccio tenditore è dotato di una battuta fi ssa per una
posizione di fi necorsa riproducibile.
L‘alloggiamento è dotato di uno schema di foratura
frontale.
Tutti gli assi della macchina sono inseriti nelle boccole.
La maniglia a leva ha un‘impugnatura ergonomica.
Il braccio tenditore possiede uno schema di foratura per il
posizionamento dei pressori.

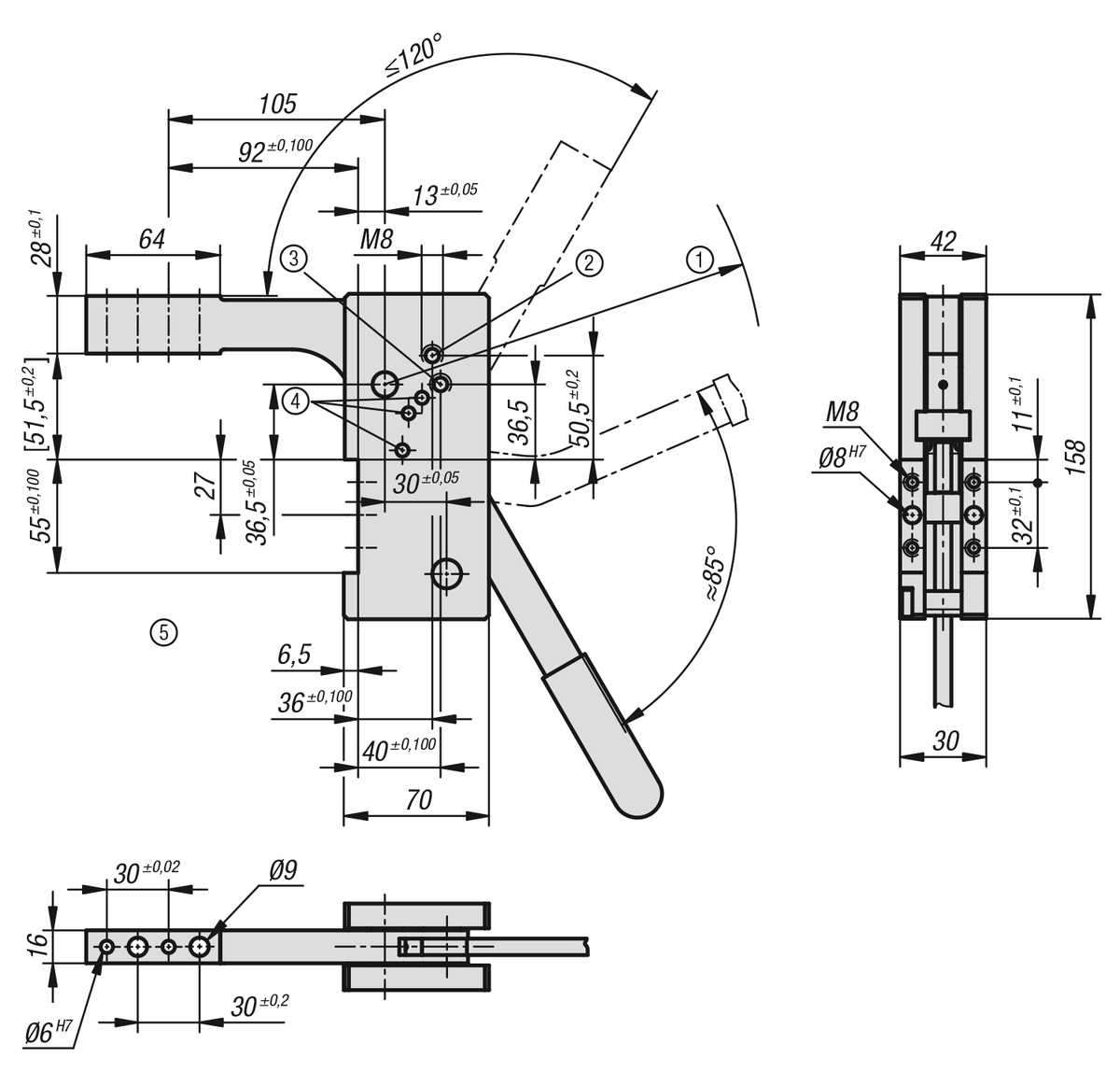

1) Braccio della leva: max. R 300 mm
2) Arresto di fi necorsa per angolo di apertura 45° – 65°
3) Arresto di fi necorsa per angolo di apertura 90° – 120°
4) Arresto di fi necorsa per angolo di apertura
5) Per valori […] vale la tolleranza a una distanza di 80 mm
dal punto di rotazione
