23915 Guarnizioni per albero radiali DIN 3760

Materiale:
Elastomero NBR.
Anello di rinforzo e molla di trazione in acciaio.
Versione:
Durezza shore ~70, nero.
Esempio di ordine d‘acquisto:
nlm 23915-11061605
(indicare la misura B, ad es. B. 05 per B = 5 mm)
Nota:
Le guarnizioni ad anello per alberi sono delle guarnizioni pronte
all‘uso per la tenuta stagna di alberi rotanti. Esternamente
hanno un rivestimento in elastomero e all‘interno dispongono di
un‘armatura metallica.La molla garantisce un contatto raff orzato
del labbro di tenuta con l‘albero e contribuisce alla tenuta statica.

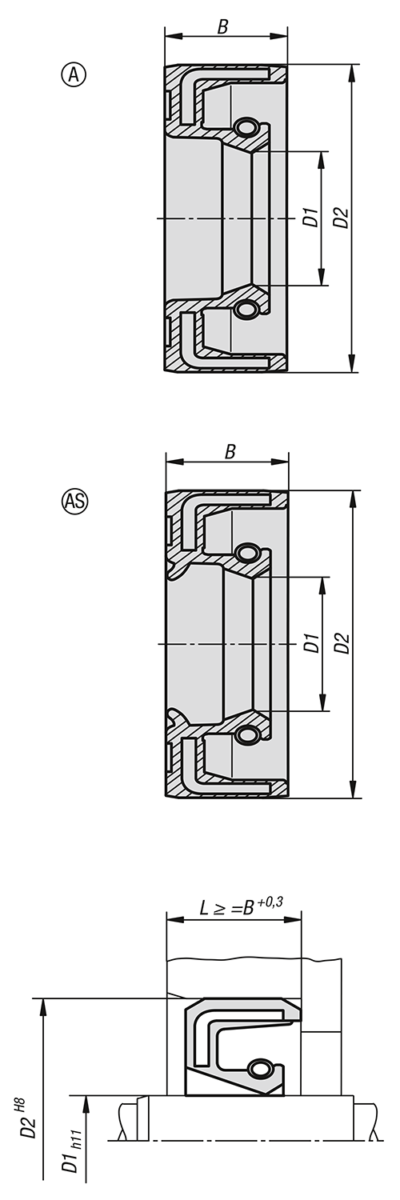

Forma A: esecuzione secondo DIN 3760 (ISO 6194/1) diametro
esterno liscio.
Forma AS: esecuzione secondo DIN 3760 (ISO 6194/0) diametro
esterno liscio con labbro per prevenire l‘ingresso di polvere e
sporcizia dall‘esterno.
Il materiale NBR possiede una elevata resistenza all‘abrasione ed
è anche resistente ai carburanti, gli oli, gli oli idraulici e ai grassi.
Limiti operativi:
Velocità periferica (m/s): ≤12
Pressione (MPa/bar): ≤0,05/0,5 (Gli anelli per alberi radiali sono
generalmente progettati per un utilizzo privo di pressione).
Range di temperatura:
Da -40 °C a +100 °C.
Tolleranze:
Alloggiamento:
E‘ consigliata la tolleranza H8.
Rugosità superfi ciale Ra da 1,6 a 6,3 μm.
Albero:
E‘ consigliata la tolleranza h11.
Rugosità superfi ciale Ra da 0,2 a 0,8 μm.
La durezza dell‘albero dovrebbe essere almeno 45 HRC.
