Corone e viti senza fine

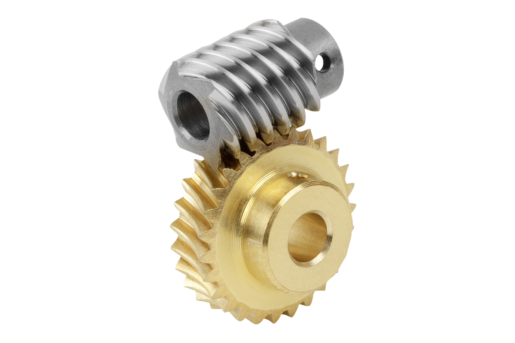

22500 Ingranaggio corona – vite destrorso, distanza assi 17 mm
Materiale:
Vite senza fine acciaio.
Ruota dentata per viti senza fi ne CuZn37Mn3Al2PbSi-S40.
Versione:
Vite senza fine destra, cementata HV 620 – 700, fianchi e foro rettificati.
Esempio di ordine d‘acquisto:
nlm 22500-171002 Vite senza fine
nlm 22500-172002 Corona per vite senza fine
Indicazioni per l‘effettuazione dell‘ordine d‘acquisto:
Le ruote dentate/le viti senza fine possono essere combinate soltanto
con un set di ingranaggio a vite con la stessa distanza degli assi e con lo
stesso rapporto di traslazione.
Nota:
Un ingranaggio a vite è formato da una vite senza fine e una relativa
ruota dentata. Indicato per la realizzazione di ingranaggi con vite senza
fi ne con un‘angolazione dell‘asse di 90°. Gli ingranaggi con vite senza
fi ne consentono rapporti molto ampi con forte riduzione di velocità con
solo un passaggio.
La dentatura ha la forma dei fianchi K. L‘angolo di pressione è pari a 15°.
Gli ingranaggi a vite sono forniti già forati.
Sulla ruota per vite senza fine sono consentite coppie in uscita T2. Tali
coppie sono valide per un regime di ingresso di 2800 giri/min sulla vite
senza fi ne.
Gli ingranaggi a vite senza fine/ruota dentata sono idonei per l‘impiego
duraturo a coppia e regime elevati.
Attenzione:
22500-171002: Vite senza fine solo lucidata.
22500-172002: Corona per vite senza fi ne con dentatura per ruota
elicoidale.
22500-171050: Vite senza fine con diametro mozzo di 9 mm.

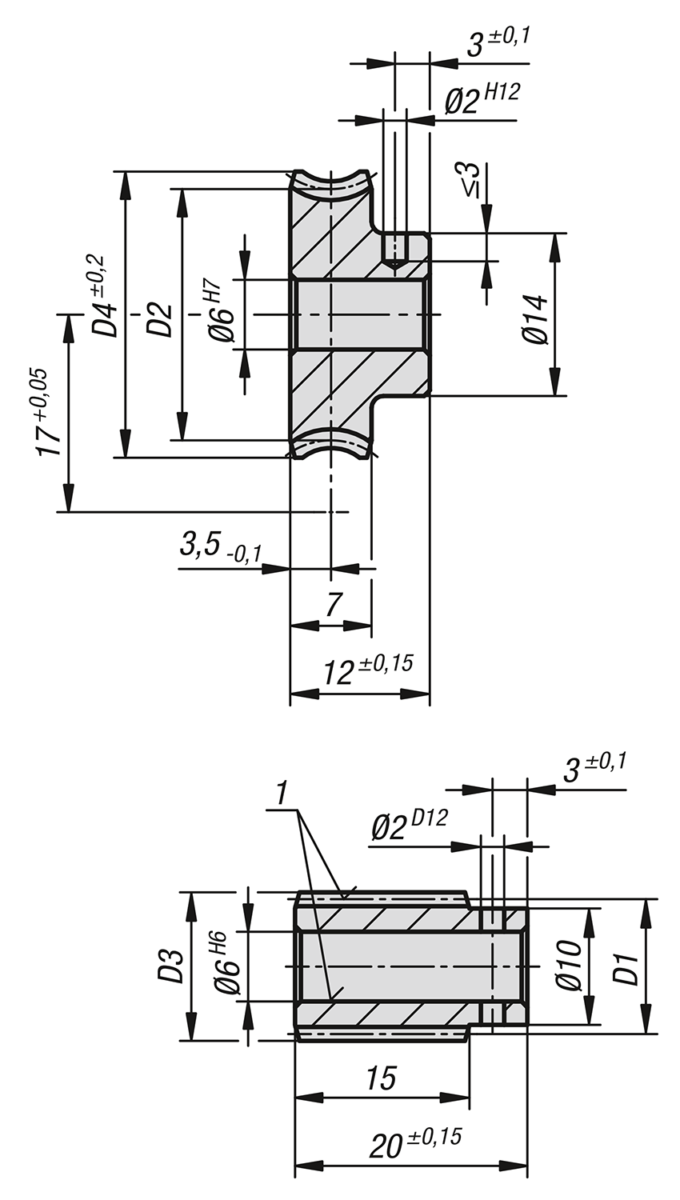

Nota disegno:
1) rettificato
Vedere in Tecnologie note tecniche di scelta e impiego:
