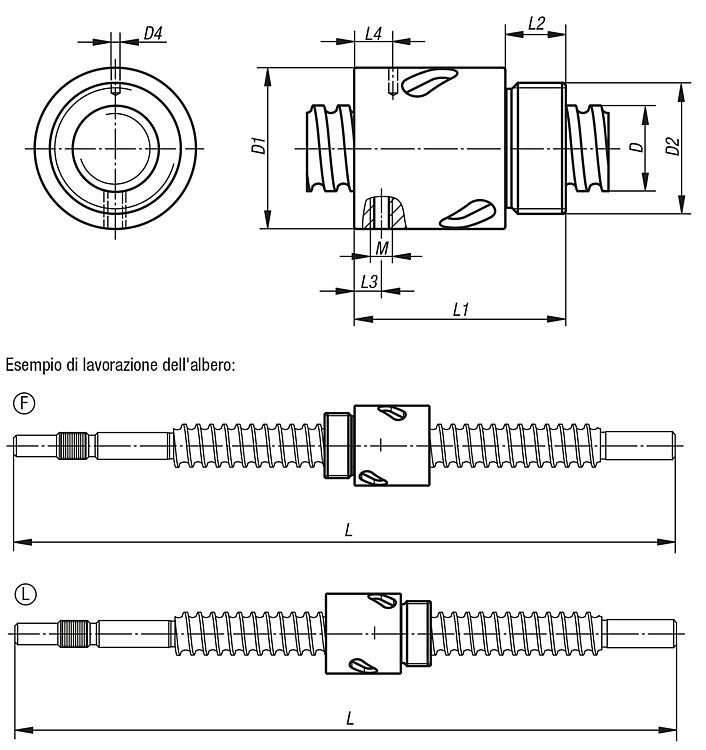

24060 Viti a ricircolo di sfere rullate con chiocciola a cilindro avvitabile

Materiale:
Mandrino in acciaio 1.1213.
Dado in acciaio 1.3505.
Estrattore in plastica.
Versione:
Mandrino rullato, temprato induttivamente a
62 ±2 HRC e lucidato.
Dado rettificato, via di corsa temprata
induttivamente a 62 ±2 HRC e lucidata.
Esempio di ordine d‘acquisto:
nlm 24060-16052X0600
(Indicare la lunghezza massima L)
Per la lavorazione delle estremità è
necessario un disegno dettagliato del cliente.
Nota:
Sistemi a ricircolo di sfere con profi lo ad
arco acuto con passo di 5 mm o 10 mm. A
un principio, crescente verso destra. Dadi
cilindrici per ricircolo di sfere con fi lettatura
secondo ISO 3408 (DIN 69051).
Fabbricato con la classe di precisione C7
(tolleranza ±50 μ / 300 mm). Senza precarico
con gioco assiale P0 (max. 0,08 mm).
Su richiesta:
Predisponiamo i mandrini a ricircolo di sfere
secondo le esigenze dei nostri clienti sulla
base di un disegno dettagliato.
Lunghezza max. di produzione 5600 mm.
Altre classi di accuratezza e precarico (vedere
nota tecnica) disponibili.
Attenzione:
Il dado cilindrico con filettatura non deve
essere rimosso dal mandrino senza ausilio al
montaggio per evitare di perdere le sfere.

vedi nota tecnica in Tecnologie https://moriniebossitools.com/prod_tech/viti-a-ricircolazione-di-sfere-din-69051/
