24072 Supporto con cuscinetto fisso

Materiale:
Alloggiamento in acciaio.
Versione:
Alloggiamento brunito.
Esempio di ordine d‘acquisto:
nlm 24072-010
Nota:
L‘altezza dell‘asse del supporto
del mandrino è appropriata per le
unità a cuscinetto libero 24074 e
l‘alloggiamento per chiocciole con
fl angia 24070. Gli alloggiamenti sono
avvitabili dall‘alto o dal basso e fi ssabili
con due perni conici o clindrici. Gli
angoli di arresto su entrambi i lati
facilitano la regolazione dell‘unità.
Unità a cuscinetto fisso completamente
pronte all‘inserimento con due file
di cuscinetti ad alta precisione
precaricati e un angolo di contatto
di 60°. Assorbono forze sia radiali
che assiali da entrambe le direzioni
e grazie al precarico garantiscono
la massima rigidità, coassialità,
preciso posizionamento dell‘utensile e
ripetibilità.

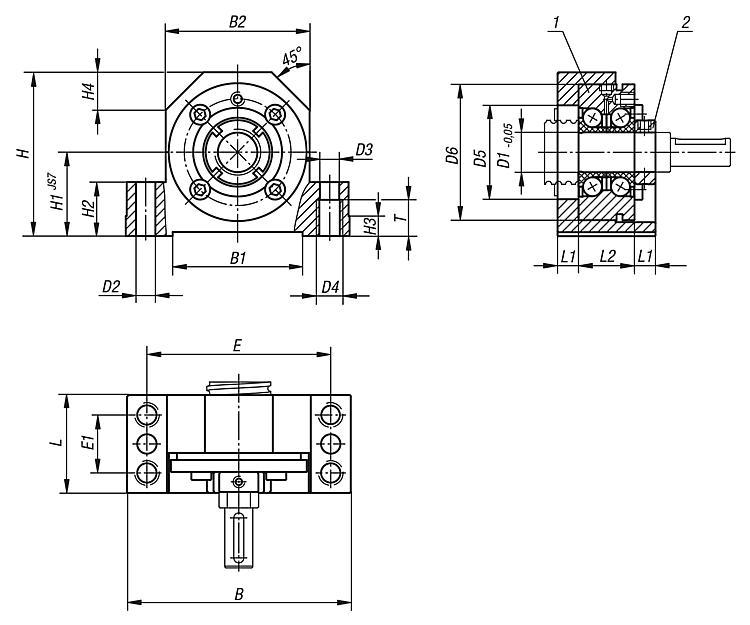

Nota disegno:
1) Cuscinetto a sfere obliquo assiale
2) M dado con intagli
