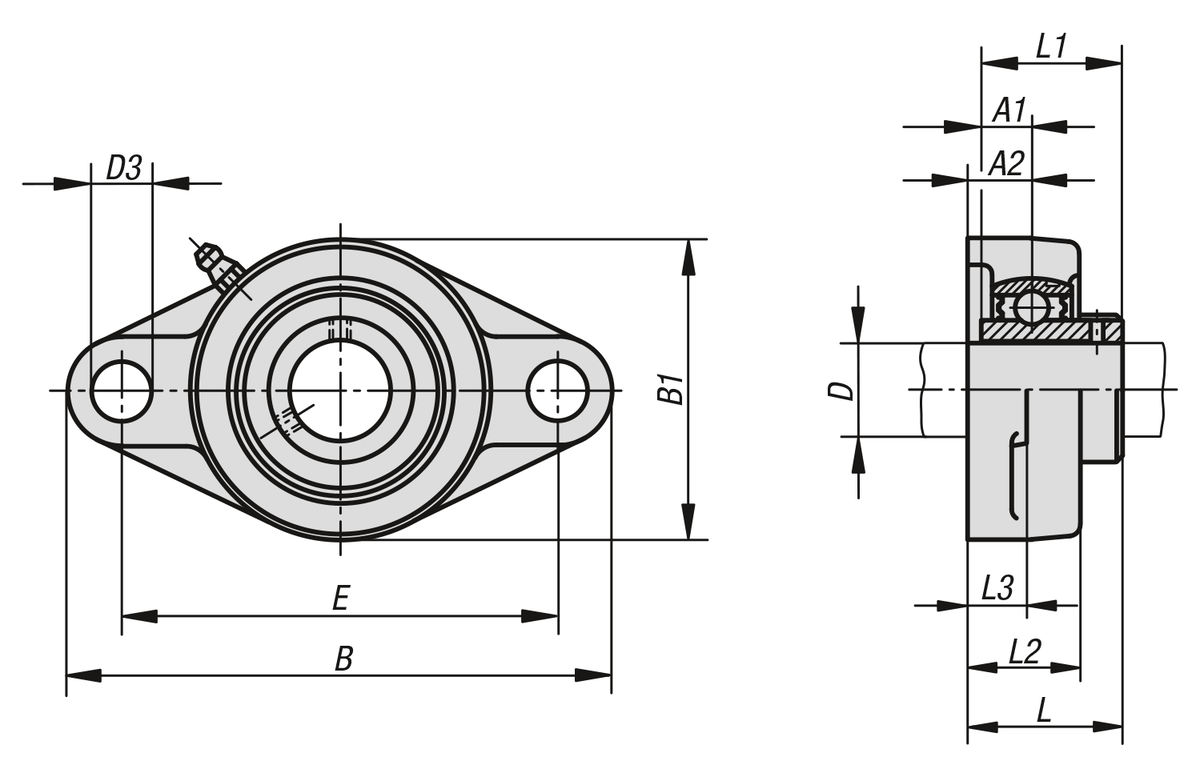

24215 Unità di supporto – supporto a flangia UCFL a 2 fori

Materiale:
Alloggiamento in ghisa grigia.
Cuscinetti in acciaio per cuscinetti volventi 100Cr6.
Guarnizione in gomma NBR.
Versione:
Alloggiamento verniciato.
Esempio di ordine d‘acquisto:
nlm 24215-12201
Nota:
L‘unità di supporto è composta da un cuscinetto a sfera a
una corona con un anello esterno convesso montato in un
alloggiamento. Grazie alla superficie esterna convessa del
cuscinetto, gli errori di allineamento dell‘albero possono
essere compensati. I cuscinetti sono prodotti con una
tolleranza positiva. Utilizzando alberi con tolleranze h
si avranno accoppiamenti provvisori e di scorrimento.
Il fissaggio dell‘albero avviene mediante perni filettati
nell‘anello interno.
Con un uso normale, le unità di supporto non
necessitano di manutenzione grazie alla lubrificazione
permanente apportata. Qualora condizioni ambientali
diffi cili dovessero rendere necessaria una successiva
lubrifi cazione, può essere inserito del lubrificante
mediante l‘apposito nipplo.
Tutte le dimensioni dell‘alloggiamento sono nominali e
vanno rispettate le tolleranze di colata.
Range di temperatura:
Da -15 °C a +100 °C.
