26201 Molle a gas in acciaio inox

Materiale:
Asta del pistone in acciaio inox 1.4305.
Tubo di condotta forzata in acciaio inox 1.4301.
Fluido di riempimento: olio, azoto.
Versione:
Asta del pistone e tubo di condotta forzata non trattati.
Esempio di ordine d‘acquisto:
nlm 26201-0615040X100
(specifi care la forza di estensione F1)
Nota:
Le molle a gas sono sistemi indipendenti privi di manutenzione
riempiti con azoto ad alta pressione. Per l‘ammortizzazione
della posizione fi nale e la lubrifi cazione, nello spazio interno
è presente una quantità defi nita di olio. Le molle a gas
possiedono una valvola di non ritorno nel perno fi lettato del
tubo di condotta forzata mediante la quale è possibile ridurre a
posteriori la forza di estensione.
Le molle di compressione a gas devono essere posizionate e
montate con l‘asta del pistone rivolta verso il basso.
A causa delle caratteristiche fi siche durante il riempimento di
una molla a gas, si creano delle tolleranze di ±5% della forza
di estensione nominale.
Le molle di compressione a gas sono riempite con gas di
azoto ad alta pressione e non devono mai essere aperte o
sovraccaricate.
Su richiesta:
Altre forze di estensione.
Possibile forza di estensione F1 (min. – max.)
Dimensione 06/15: 40 – 400 N
Dimensione 08/19: 50 – 700 N
Dimensione 10/23: 100 – 1200 N
Dimensione 14/28: 200 – 2500 N

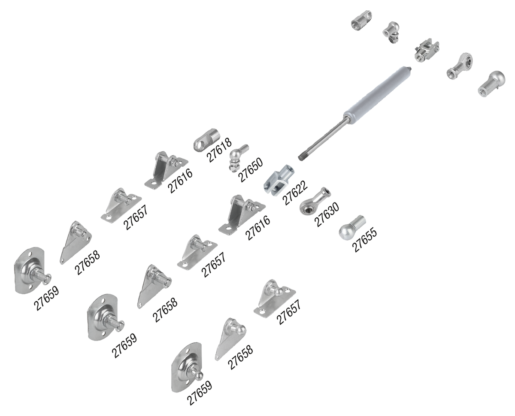

Accessori:
Per i connettori e le guarnizioni metalliche vedere la
rappresentazione affi anco.
